Material Común Y Herramientas

Aquí daremos a conocer el material que podremos usar con todos nuestros aparatos voladores, así como herramientas básicas para montarlo todo




-Mando:
Tenemos varias opciones dependiendo de nuestro presupuesto. Podemos recurrir a marcas punteras como Futaba, Spektrum etc. O a marcas más económicas como Turnigy, Frsky etc
Mi propuesta si no queréis nada demasiado serio o si tenéis el presupuesto ajustado. Es un mando
TURNIGY 9XR                                                                                               Precio: 38,67€
Batería: Turnigy 9xr 11.1v                                                                              Precio: 10€

Al mando deberíamos sumarle el módulo transmisor, el cual viene con un receptor. El transmisor se coloca en la parte posterior del mando y el receptor se coloca en el aeromodelo. Tenemos diferentes módulos dependiendo de la frecuencia de radio. Las más utilizadas són 2.4Ghz y 433Mhz. En el apartado de "modos de vuelo y frecuencias" podréis ver cual se ajusta mejor a vuestras necesidades.

Chuminadas 1000

Perdonarme el toque de humor. Lo primero con lo que nos encontramos cuando empezamos es que una vez hemos comprado los motores, las hélices, los ESC, la controladora y el frame; nos llega todo a casa y decimos, ahora como monto yo esto?? Estas baterías llevan conectores distintos a estas otras, como conecto esto con esto? como junto todo esto? Y así infinidad de fórmulas. Es difícil agrupar todo lo necesario, yo en todos los pedidos que hago siempre suelo añadir alguna "chuminada" que veo que me va a servir o que puede llegar a ser necesario. Voy a intentar agrupar en partes, para que veamos lo que podemos llegar a necesitar, para antes de realizar la compra, verifiquemos si lo que hemos comprado lo trae o no.

Hélices: Dependiendo de los motores necesitaremos adaptadores, ya que las hélices pueden tener agujeros de 8 mm y nuestros motores soporte de 5mm, con lo cual, nos quedará holgada la hélice, ocasionando vibraciones, roturas y mal vuelo. Algunas hélices incluyen adaptadores como son el caso de estas

adaptadores de diversos mm

En el apartado "review" tenéis una revisión de estas hélices con algunas impresiones subjetivas y otras un tanto más objetivas. Mi recomendación es que antes de comprar las hélices os aseguréis que vuestras hélices tienen el mismo "shaft" o agujero central que motor.

Motor: Aquí tenéis que fijaros que los motores incluyen el soporte de hélices, algunos motores como los NTM de HK no traen el soporte de hélices lo cuales se deben comprar a parte. Otra cosa a tener en cuenta es si los motores traen los tornillos para hacerlos firmes en el frame. Estos tornillos suelen ser 3M, por lo que no es difícil encontrarlos en cualquier ferretería, no obstante, no está de más asegurarnos de que los trae y si no los trae, de que medidas son.

Porta hélices y soporte de motor + tornillos

ESC: Es típico que algunos ESC no traigan conectores tipo "banana" para juntar motor con ESC. Lo mismo sucede con los motores, algunas veces traen unas bananas más grandes o más pequeñas y a veces ni las trae. Las bananas suelen ser de entre 2 y 3.5mm. Antes de comprar verificar que tanto los ESC como los motores traen bananas hembra-macho de las mismas dimensiones

Hay gente que lo que hace es cortar los conectores y soldar directamente los tres cables del motor a los 3 ESC,  primero verifican que el sentido del giro es el correcto, marcan los cables que deben ir juntos, cortan los conectores y sueldan los cables. De este modo eliminamos peso y nos aseguramos que no se se suelten los conectores, causando desincronísmos o directamente un aporrizaje. Otra cosa a tener en cuenta es que a veces los brazos son más largos que el conjunto de los cables motor/ESC, por ello recomiendo comprar varios metros de cable de 18 AWG de silicona,  para así, en el caso de ser necesario, podemos alargar los cables a nuestro antojo. Por ello verificar antes que la distancia desde donde va alojado el ESC hasta el motor, tenemos cable suficiente y si no comprar varios metros de ese cable, el cual en HK va a 19 céntimos el metro. Pongo 18awg porque suele ser el más común, verificar el grosor del cable de vuestros motores y esc y ponerlo del mismo grosor.

PCB: Hay algunos multis como los DJI y los QAV que incluyen una placa de distribución de energía. Estas placas ayudan a hacer una conexión más limpia de los componentes, incluso, en el caso de los QAV tenemos varias salidas habilitadas para poder soldar y desoldar componente eléctricos en el futuro.

PCB del nuevo spidex v3 de Quaternium

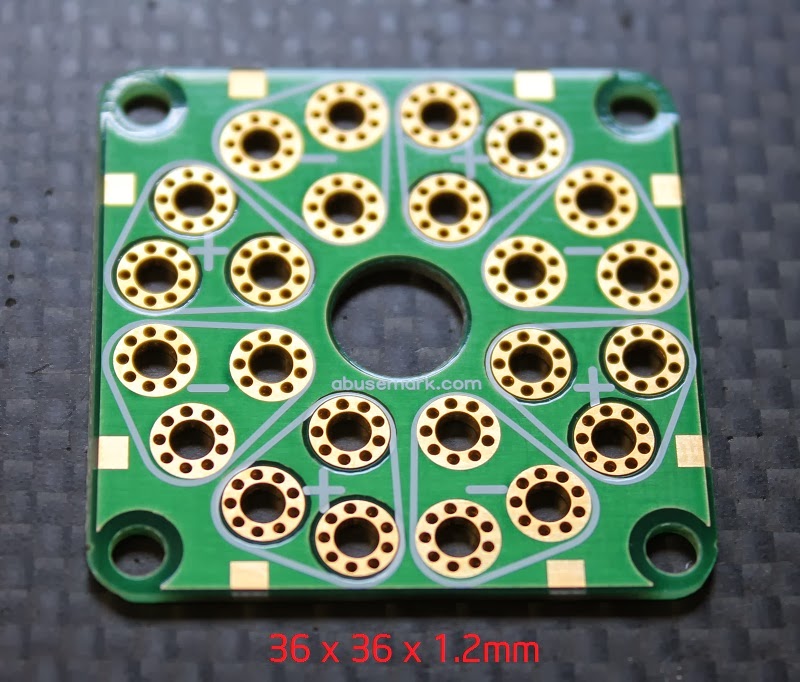

Si vuestro frame no incluye PCB no os preocupéis tenéis otras soluciones. Una de ellas es comprar una PCB " externa" la cual os servirá para poder soldar y desoldar con relativa comodidad componentes que vayáis añadiendo



Si no queréis comprarla o no queréis añadir "peso" simplemente soldar todos los cables positivos de los esc y poner en un extremo un conector para la batería, al mismo tiempo que soldáis todos los cables negativos y los soldáis al negativo del conector que irá a la batería. Así sucesivamente, que compráis un transmisor de vídeo que trabaja al mismo voltaje que la lipo pues soldáis cable rojo del vtx al rojo de los variadores y el negro del vtx a los negros de los variadores. No obstante recomeindo usar un filtro LC para evitar lineas negras en las gafas de fpv y para evitar interferencias. Podéis profundizar en el tema en el apartado de "filtros" en esta propia página.

Conectores: Muchas veces nos encontramos con que algunas lipos vienen con unos conectores y otros con otros. Después nos encontramos con que ciertos aparatos eléctricos que añadimos a nuestro aeromodelo también llevan conectores diferentes. Mi consejo es que universalicemos 2 tipos de conectores.

1.- Lipos de alimentación del multi y el propio multi. Aquí los más utilizados son los XT60. Son un incordio desconectarlos, pero eso te da la seguridad de que no se te va a desconectar en vuelo


Usar estos conectores para los componentes eléctricos que lleven el cable " mas gordo" como es el caso de las baterías y ESC

2.- Conectores para pequeños aparatos, para monitorizar el voltaje en nuestro osd también debemos conectar un cable positivo y otro negativo proveniente de la lipo de central, para conectarlo al OSD no podemos usar un conector xt60, necesitamos algo mucho más pequeño como por ejemplo los conectores JST


Estos conectores nos pueden servir también por si ponemos una pequeña lipo de 800 mah, o para hacer interconexiones entre vtx de vídeo, cámara, osd y en fin todos esos pequeños "electrodomésticos" los cuales o soldamos o tenemos que colocar un conector. Al comprarlos, recordad comprar tanto machos como hembras.


Straps: Algunas marcas como DJI y QAV suelen "regalar" alguna cinta de estas. Son muy útiles para hacer firme la batería y componentes grandes o pesados susceptibles de moverse o producir vibraciones. Esto como en los coches y los aviones de verdad, todo tiene que ir bien atado y con el "cinturón puesto"


Termoretractil: Son una especie de tubos que al calentarse reducen a la mitad su diámetro. Son de plástico y sirven para aislar los cables, viene a ser el sustituto "pijo" de la cinta de electricista de toda la vida, con la ventaja de que pesa menos que la cinta, queda mas "curioso" y quizás hasta aísle mejor. En HK los tenéis en diversos grosores por unos 19 céntimos el metro. Mi recomendación es que compréis unos cuantos de diversos grosores, así siempre tendréis para lo que sea, ya sea para aislar dos cables finitios o para aislar dos cables de batería.
